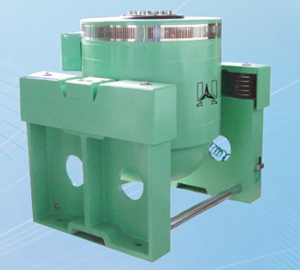

Вибростолы серии DV электродинамические
Электродинамические вибростолы широко применяются в таких отраслях, как оборона, авиация, космонавтика, связь, электроника, автомобилестроение, мотоциклостроение, бытовая техника и других. В соответствии с потребностями заказчика могут быть предоставлены комплексные испытательные установки, адаптированные к различным условиям окружающей среды.
Данный тип оборудования подходит для выявления ранних отказов, моделирования испытаний в реальных рабочих условиях и испытаний на прочность конструкции. Серия продуктов отличается широкой областью применения, универсальностью, значительной эффективностью испытаний и высокой надежностью.
Технические характеристики:
| Модель системы | DV-100-1 | DV-150-1 | DV-200-2 | DV-300-2 | DV-300-3 |
| Номинальная синусоидальная сила (Н) | 980 | 1470 | 1960 | 2940 | 2940 |
| Пиковая сила (Н) | 980 | 1470 | 1960 | 2940 | 2940 |
| Ударная сила (Н) | 1950 | 2940 | 3920 | 5880 | 5880 |
| Частотный диапазон (Гц) | 5-4500 | 5-4500 | 5-4500 | 5-4000 | 5-4000 |
| Номинальное ускорение (м/с²) | 490 | 735 | 980 | 980 | 980 |
| Номинальная скорость (м/с) | 1.75 | 1.15 | 1.75 | 1.1 | 1.6 |
| Номинальное перемещение (мм, размах) | 25 | 25 | 25 | 25 | 25 |
| Макс. масса испытательного груза (кг) | 70 | 70 | 70 | 120 | 120 |
| Потребляемая мощность (кВА) | 4.5 | 4.5 | 5.5 | 6.5 | 7.5 |
| Питание | Трехфазное 380В ±10%, 50Гц | ||||
| Модель вибростола | DV-200 | DV-200 | DV-200 | DV-300 | DV-300 |
| Масса подвижных частей (кг) | 2 | 2 | 2 | 2.7 | 2.7 |
| Диаметр стола (мм) | Ø110 | Ø110 | Ø110 | Ø150 | Ø150 |
| Масса стола (кг) | 320 | 320 | 320 | 450 | 450 |
| Габариты стола (Д×Ш×В, мм) | 355×500×330 | 359×360×330 | 550x650x400 | 720x580x600 | 730x550x600 |
| Модель усилителя | PA-1 | PA-1 | PA-2 | PA-2 | PA-3 |
| Макс. выходная мощность (кВА) | 1 | 1 | 2 | 2 | 3 |
| Масса усилителя (кг) | 210 | 210 | 230 | 230 | 240 |
| Габариты усилителя (Д×Ш×В, мм) | 733x565x162 | 733x615x162 | 733x565x170 | 733x565x162 | 733x565x162 |
| Модель контроллера | VC-2002 / VC-3003 | ||||
| Охлаждение | Воздушное | ||||
| Стандарты | GB/T 13310, ISO 18436 | ||||
Продолжение таблицы:
| Модель системы | DV-600-3 | DV-600-5 | DV-1000-4 | DV-1000-10 | DV-1000-12 |
| Номинальная синусоидальная сила (Н) | 5880 | 5880 | 9800 | 9800 | 9800 |
| Пиковая сила (Н) | 5880 | 5880 | 9800 | 9800 | 9800 |
| Ударная сила (Н) | 11760 | 11760 | 19500 | 19600 | 19600 |
| Частотный диапазон (Гц) | 5-3300 | 5-3000 | 5-3000 | 5-3300 | 5-3000 |
| Номинальное ускорение (м/с²) | 980 | 980 | 1176 | 1176 | 1176 |
| Номинальная скорость (м/с) | 0.8 | 1.5 | 1.4 | 1.8 | 2.0 |
| Номинальное перемещение (мм, размах) | 25 | 25 | 25 | 25 | 25 |
| Макс. масса испытательного груза (кг) | 200 | 200 | 120 | 120 | 133 |
| Потребляемая мощность (кВА) | 15 | 17 | 18 | 20 | 22 |
| Питание | Трехфазное 380В ±10%, 50Гц | ||||
| Модель вибростола | DV-600 | DV-600 | DV-1000 | DV-1000 | DV-1000 |
| Масса подвижных частей (кг) | 5.6 | 5.6 | 8.3 | 8.3 | 8.3 |
| Диаметр стола (мм) | Ø200 | Ø200 | Ø200 | Ø200 | Ø200 |
| Масса стола (кг) | 630 | 630 | 940 | 940 | 940 |
| Габариты стола (Д×Ш×В, мм) | 793x583x693 | 900x670x980 | 910x670x960 | 1000x760x1100 | 230x683x320 |
| Модель усилителя | PA-3 | PA-5 | PA-8 | PA-10 | PA-12 |
| Макс. выходная мощность (кВА) | 3 | 5 | 8 | 10 | 12 |
| Масса усилителя (кг) | 300 | 310 | 320 | 340 | 350 |
| Габариты усилителя (Д×Ш×В, мм) | 720x565x165 | 720x565x162 | 720x565x162 | 720x565x182 | 733x565x162 |
| Модель контроллера | VC-2002 / VC-3003 | ||||
| Охлаждение | Воздушное | ||||
| Стандарты | GB/T 13310, ISO 18436 | ||||
