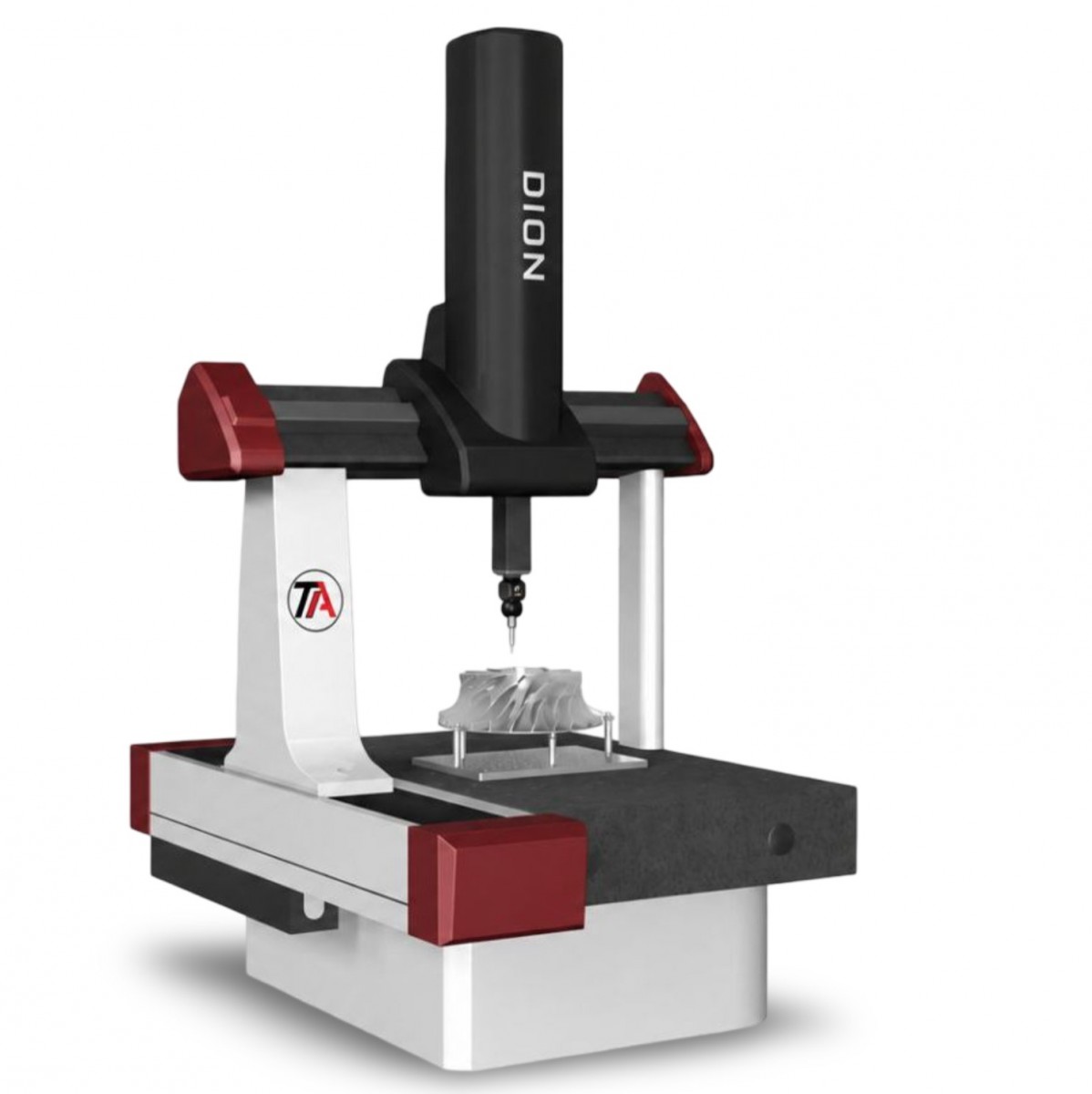

Координатно-измерительные машины (КИМ) серии DION
Описание
Координатно-измерительная машина (КИМ) серии DION представляет собой высокотехнологичное решение, созданное для удовлетворения самых широких потребностей производственного контроля. Благодаря гибкой архитектуре система легко интегрируется с различными сканирующими и триггерными датчиками, обеспечивая идеальный баланс между скоростью сканирования и микронной точностью. DION — это не просто измерительный прибор, а полноценный инструмент для повышения эффективности качества, разработанный для работы в условиях интенсивной эксплуатации.
Ключевые особенности и конструктивные преимущества
- Монументальная гранитная станина: Встроенное основание из натурального гранита обеспечивает исключительную жесткость конструкции, высокую виброустойчивость и стабильность геометрии независимо от температурных колебаний. Увеличенная площадь стола предоставляет широкое пространство для размещения крупногабаритных заготовок и обеспечивает максимальное удобство загрузки/разгрузки.
- Инновационная кинематика портала: Главная направляющая Y выполнена по приподнятой схеме (смещение центра тяжести). Такое решение позволило минимизировать инерцию подвижных узлов и максимально приблизить приводные элементы к центру инерции. Это гарантирует плавность хода и стабильность точности даже для машин с большим измерительным объемом.
- Интеллектуальный пневмобаланс оси Z: Специальное регулируемое пневматическое устройство обеспечивает автоматическую компенсацию веса измерительной головки. Система динамически подстраивается под любую конфигурацию щупов и удлинителей, гарантируя деликатное касание и сохранение оптимальных динамических характеристик при любых сценариях измерений.
- Виброзащита приводов: Применена концепция разделения вибрационных контуров приводной системы, что сводит к минимуму влияние резонансных явлений на измерительный процесс даже при работе на предельных скоростях.
Точность машин серии DION
|
No. |
Model |
Measuring range (mm) |
MPEE (μm) |
||||
|
X |
Y |
Z |
TP20 |
TP200 |
SP25/SP80 |
||
|
1 |
DION 564 |
500 |
600 |
400 |
1.7+L/350 |
1.7+L/350 |
1.7+L/350 |
|
2 |
DION 686 |
600 |
800 |
600 |
2.1+L/350 |
2.1+L/350 |
2.1+L/350 |
|
3 |
DION 8106 |
800 |
1000 |
600 |
2.2+L/350 |
2.2+L/350 |
2.2+L/350 |
|
4 |
DION 8156 |
1500 |
2.2+L/350 |
2.2+L/350 |
2.2+L/350 |
||
|
5 |
DION 10128 |
1000 |
1200 |
800 |
2.6+L/350 |
2.6+L/350 |
2.6+L/350 |
|
6 |
DION 10158 |
1500 |
2.6+L/350 |
2.6+L/350 |
2.6+L/350 |
||
|
7 |
DION 10208 |
2000 |
2.6+L/350 |
2.6+L/350 |
2.6+L/350 |
||
|
8 |
DION 10258 |
2500 |
2.6+L/350 |
2.6+L/350 |
2.6+L/350 |
||
|
9 |
DION 121510 |
1200 |
1500 |
1000 |
3.3+L/350 |
3.3+L/350 |
3.3+L/350 |
|
10 |
DION 122010 |
2000 |
3.3+L/350 |
3.3+L/350 |
3.3+L/350 |
||
|
11 |
DION 122510 |
2500 |
3.3+L/350 |
3.3+L/350 |
3.3+L/350 |
||
