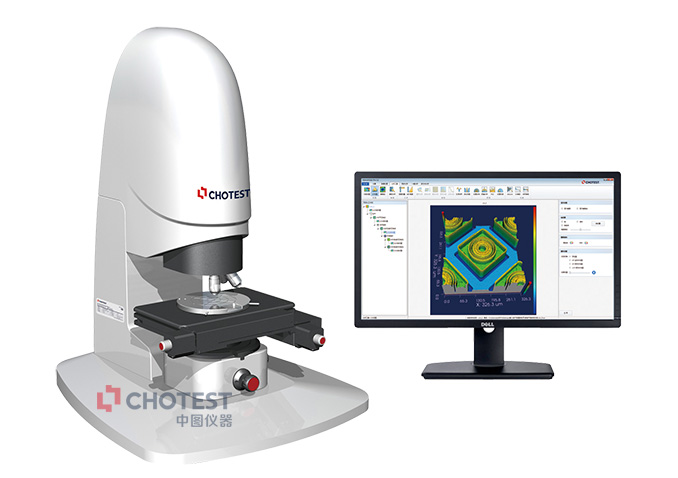

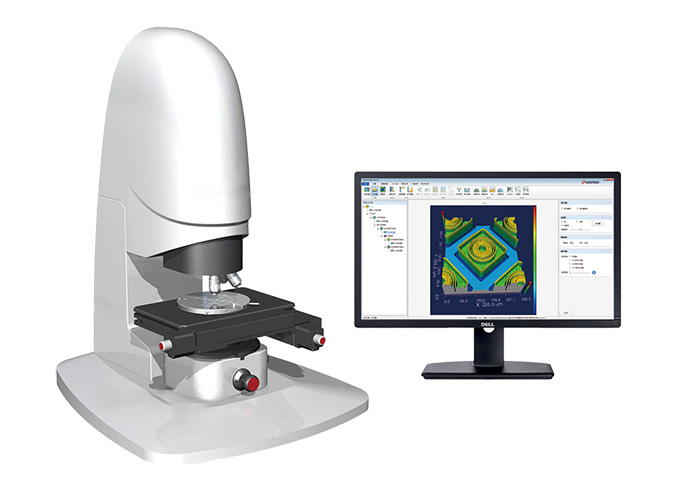

Гибридный 3D оптический профилометр W1-Lite
Профилометр оптический 3D поверхности W1 — это идеальный прибор для субнанометровых измерений различных прецизионных деталей. В основе его работы лежит принцип технологии интерферометрии белого света, который в сочетании с прецизионным сканирующим модулем по оси Z и алгоритмами 3D моделирования позволяет бесконтактно сканировать поверхность объекта и строить её трёхмерное изображение. После обработки и анализа 3D изображения программным обеспечением XtremeVision получается ряд 2D и 3D параметров, отражающих качество поверхности объекта.
W1 представляет собой удобный в использовании прецизионный оптический прибор с мощными аналитическими функциями для определения всех видов параметров формы поверхности и шероховатости. Благодаря уникальной системе освещения он способен измерять различные прецизионные детали как с гладкой, так и с шероховатой поверхностью.
Технические характеристики:
| Модель | W1-Lite |
| Источник света | Светодиод белого света |
| Видеосистема | 1024x1024 |
| Объектив | Стандартный: 10X (Опционально: 2.5X, 5X, 20X, 50X, 100X) |
| Оптическое увеличение | Стандартное: 0.5X (Опционально: 0.375X, 0.75X) |
| Стандартное поле зрения | 0.98×0.98 мм |
| Револьверная головка | Моторизованная на 5 объективов |
| Размер столика XY | 220×220 мм |
| Рабочий ход столика XY | 100×100 мм |
| Грузоподъемность | 10кг |
| Управление столиком XY | Моторизированное |
| Наклон столика (ручной) | ±3° |
| Рабочий ход по оси Z | 50 мм |
| Управление по оси Z | Моторизированное |
| Диапазон сканирования по оси Z | 10мм |
| Повторяемость формы поверхности | 0.1нм |
| Повторяемость шероховатости (RMS) | 0.01 нм |
| Измерение высоты ступени | Точность: 0.7%; Повторяемость: 0.1%(1σ) |
| Скорость сканирования (разрешение 0.1нм) | 1.65 мкм/с (при разрешении 0.1 нм) |
| Вес | 50 кг |
| Габариты (Д x Ш x В) | 500×400×700 мм |
| Температура эксплуатации | 0°C~30°C, колебания <2°C/60мин |
| Влажность эксплуатации | 5% - 95% RH, без конденсата |
| Вибрации | Уровень VC-C или лучше |
| Оценка шумов ПО | 3σ≤4нм |
| Сжатый воздух | 0.6МПа, без масла и воды, шланг 6мм |
| Питание | AC100-240В, 50/60Гц, 4А, 300Вт |
| Прочее | Отсутствие сильного магнитного поля и коррозионных газов |
