Акустико-эмиссионные системы A-LINE 32D (PCI-1)

Акустико-эмиссионные системы A-LINE 32D (PCI-1)

"A-Line PCI-1" – многоканальные цифровые акустико-эмиссионые комплексы с традиционной архитектурой построения. Сигналы АЭ передаются с объекта контроля через предусилители по коаксиальному кабелю на блок сбора и обработки данных в аналоговом виде.

Многоканальные акустико-эмиссионные измерительные комплексы, построенные по такой идеологии, характеризуются отличными характеристиками и высокой скоростью обработки информации. При этом, они одинаково хорошо подходят как для полевых работ, так и для научных исследований, так как реализуют в себе большие возможности по программно-аппаратной обработке сигналов и допускают использование широкого спектра ПАЭ и предусилителей.

Комплексы внесены в реестр средств измерений Российской Федерации, что подтверждено Свидетельством об утверждении типа средств изменений, выданное Федеральным агентством по техническому регулированию и метрологии.

Комплексы акустико-эмиссионные измерительные "A-Line PCI" внесены в Государственные реестр средств измерений и допущены к применению в Республике Беларусь, что подтверждается Сертификатом об утверждении типа средств измерений № 13231.

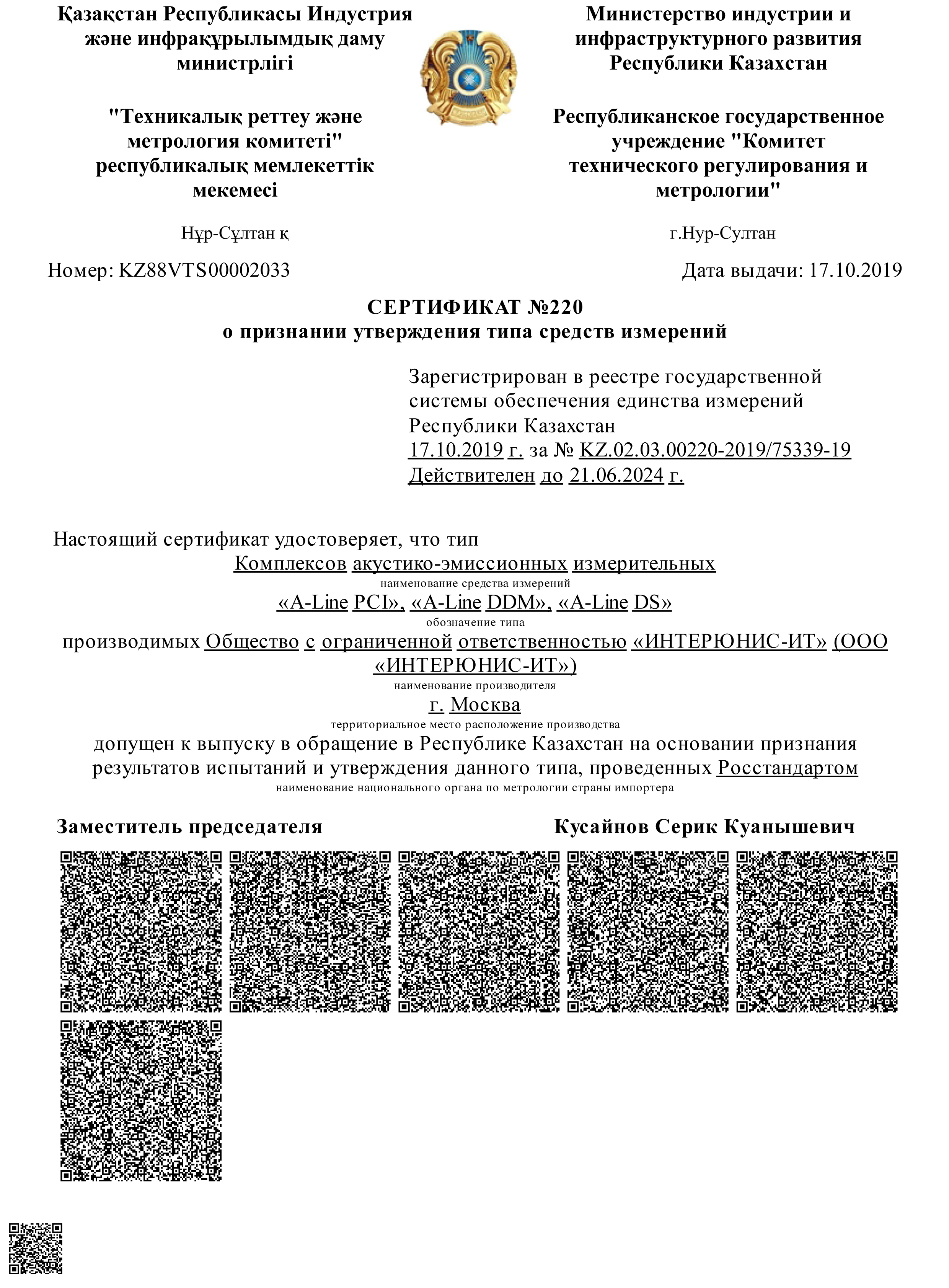

На основании Сертификата № 220 от 17 октября 2019 года о признании утверждения типа средств измерений комплексы акустико-эмиссионные измерительные "A-Line PCI" допущены к выпуску в обращение в Республике Казахстан.

Целью акустико-эмиссионного (АЭ) контроля является выявление, определение координат и слежение (мониторинг) за источниками АЭ сигналов контролируемых объектов — резервуаров и сосудов давления, нефтехранилищ, трубопроводов, буровых платформ, мостов, химических реакторов и других инженерных сооружений.

"A-Line PCI-1"

Многоканальные цифровые акустико-эмиссионные комплексы с традиционной архитектурой построения. Сигналы акустической эмиссии передаются с объекта контроля через предусилители по коаксиальному кабелю на блок сбора и обработки данных в аналоговом виде.
Многоканальные акустико-эмиссионные комплексы, построенные по такой идеологии, характеризуются отличными характеристиками и высокой скоростью обработки информации. При этом они одинаково хорошо подходят как для полевых работ, так и для научных исследований, так как реализуют в себе большие возможности по программно-аппаратной обработке сигналов и допускают использование широкого спектра датчиков и предусилителей.

"A-Line PCI-1" в исполнении Ethernet Box позволяет осуществлять удалённую передачу диагностических данных по сети, в том числе и с помощью беспроводного интерфейса Wi-Fi, от блока сбора данных до рабочего места оператора, а также обеспечивает синхронизацию при объединении нескольких блоков сбора и обработки данных в единый комплекс: так, например, две системы по 32 канала каждая могут работать как по отдельности, так и совместно, обеспечивая возможность использования 64 каналов в едином измерительном комплексе.
Блок сбора и обработки данных акустико-эмиссионного комплекса
«A-Line PCI-1» имеет два основных исполнения Portable – переносной индустриальный компьютер с собственным дисплеем и Ethernet Box.

Схема подключения акустико-эмиссионного комплекса «A-Line PCI-1» в исполнении Ethernet Box

Схема подключения акустико-эмиссионного комплекса «A-Line PCI-1» исполнении Ethernet Box во взрывозащищенном исполнении

Комплекс  A-Line может  быть  выполнен  во взрывозащищенном исполнении. Оборудование подтверждено Сертификатом соответствия № ТС RU C-RU.ГБ08.В.01716 о соответствии требованиям технического регламента Таможенного союза "О безопасности оборудования для работы во взрывоопасных средах"  (ТР ТС 012/2011).
Взрывозащищённые устройства в составе комплекса A-Line относятся к электрооборудованию группы IIС по ГОСТ Р 51330.0 (МЭК 60079-0) и предназначены для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты. Для реализации взрывозащиты предназначены многоканальные акустико-эмиссионные барьеры искрозащиты, к которым подключаются специальные искробезопасные предусилители, имеющие необходимую маркировку взрывозащиты. Вид применяемой взрывозащиты - «Искробезопасная электрическая цепь i» уровня ia по ГОСТ Р 51330.10 (МЭК 60079-11).

Взрывозащита обеспечивается применением многоканальных барьеров искробезопасности, предусилителей и преобразователей акустической эмиссии, реализующих защиту вида «искробезопасная цепь» уровня 0Ex ia IIC T4.

Примеры использования АЭ комплекса «A-Line PCI-1» на объекте контроля

  • Неразрушающий контроль методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.
  • Выявление зарождений и развития трещин.
  • Поиск мест коррозии, течи, зон с повышенным уровнем напряжения.
  • Определение координат и оценка параметров дефектов.
  • Отслеживание различных технологических процессов и оценка технического состояния ответственных крупногабаритных конструкций в режиме реального времени.

Особенности

  • Восемь АЭ каналов плюс два параметрических канала на электронной плате обработки данных, занимающей один слот в компьютере.
  • Полноскоростной PCI интерфейс, обеспечивающий производительность 120 тысяч событий в секунду на 8 каналов.
  • Высокий диапазон измерения амплитуды –100 дБ.
  • Программируемые высококачественные полосовые цифровые фильтры.
  • Возможность синхронизации двух и более блоков сбора и обработки данных в исполнении Ethernet Box с передачей данных как по кабельной линии, так и с помощью беспроводного интерфейса Wi-Fi.
  • Используется программное обеспечение, реализованное в среде Windows, общее для всех приборов серии A-Line.
