Модульные линии Magnaflux серии ZA 915

Модульные линии Magnaflux серии ZA 915

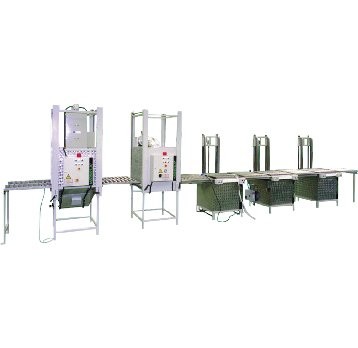

Модульные линии MAGNAFLUX ZA 915 - одни из самых распространенных и универсальных линий для люминесцентного контроля. Модульные линии ZA 915 позволяют контролировать детали с максимальными размерами до 850 мм × 850 мм × 750 мм. При условии размещения модулей по прямой MAGNAFLUX ZA 915 может быть оснащена дополнительным оборудованием, позволяющим механизировать процесс контроля: пневматическими погружными платформами и системой перемещения контролируемых деталей от модуля к модулю. При недостаточных производственных площадях можно менять компоновку модулей и выбирать оптимальный вариант размещения (в виде буквы “U” или “L”). Типовой вариант установки MAGNAFLUX ZA 915 основывается на использовании 915-миллиметровых баков и включает в себя все оборудование, необходимое для капиллярного контроля с использованием люминесцентного пенетранта марки ZYGLO. Стандартная поставка MAGNAFLUX ZA-915 полностью отвечает большинству технологических спецификаций, при необходимости в состав линии можно подключать любые блоки производства МAGNAFLUX.

Характеристики

  • Может поставляться в вариантах с верхней и боковой загрузкой деталей.
  • Система рециркуляции горячего воздуха, управляемого термостатом мощностью 9 кВт.
  • Максимальная нагрузка 45 кг.
  • Номинальную мощность можно повысить, настроив нагреватели на другое значение.

Шторм-камера для нанесения проявителя

Внутренние размеры: 915 × 915 × 800 мм
Может поставляться в вариантах с верхней и боковой загрузкой деталей.
Автоматическая система рассеивания порошка.

Смотровая кабина

Габаритные размеры:
1830 × 1525 × 2115 мм.
Кабина оснащена ультрафиолетовой лампой мощностью 100 Ватт, вытяжным вентилятором и вмонтированной вверху лампой дневного света. Рабочий стол отделан ребристой резиной, для создания необходимого затемнения используются шторы из огнестойкого материала.

Бак с погружными платформами и распылительными пистолетами
Сушильная камера(вариант с боковой загрузкой)

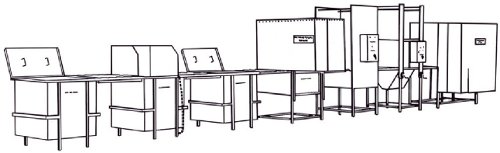

Типовая комплектация линии ZA 915 в варианте с боковой загрузкой шторм-камеры и сушильной камеры.
