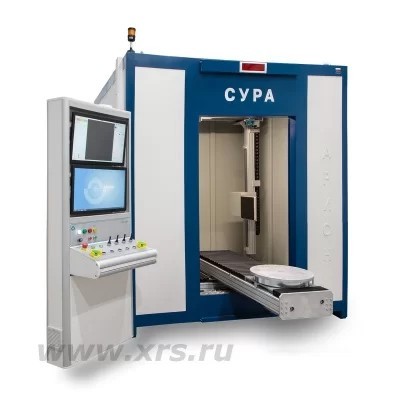

Рентгенотелевизионная установка СУРА CRE 225HP 2МК

Камера радиационной защиты установки ослабляет первичное и рассеянное излучение в соответствии с действующими нормами и обеспечивает полную радиационную безопасность персонала. Источником ионизирующего излучения служит промышленный высокостабилизированный рентгеновский аппарат кабельного типа с максимальным напряжением 225 кВ. В конструкции аппарата используется металлокерамическая рентгеновская трубка с двумя фокусными пятнами: большим (1,0 мм) и малым (0,4 мм). В качестве детектора рентгеновского излучения в установке используется динамический плоскопанельный детектор Экоскан 2532 на основе аморфного кремния.

Установка оснащена системой безопасности, которая блокирует работу рентгеновского аппарата при открытой или неплотно закрытой двери рентгенозащитной камеры, а также блокирует открытие двери во время подачи излучения.

Система позиционирования

Для позиционирования объекта контроля, излучателя и детектора установка СУРА CRE 225HP 2МК оснащена выдвижным поворотным столом и двумя независимыми манипуляторами.

В зависимости от размеров объекта контроля используется поворотный стол с диском диаметром 550 или 1000 мм. Большой диск — съемный, при необходимости он устанавливается в пазы меньшего диска. Манипулятор стола обеспечивает перемещение объекта контроля по нескольким осям:

• горизонтальное перемещение поворотного стола перпендикулярно оси излучения;
• горизонтальное перемещение поворотного стола вдоль оси рентгеновского излучения;
• поворот вокруг своей оси на 360°.

Два независимых манипулятора обеспечивают вертикальное перемещение излучателя и детектора и их наклон на ±30°. Дополнительно манипулятор детектора имеет горизонтальную ось перемещения вдоль оси рентгеновского излучения (изменение фокусного расстояния).

Перемещения выдвижного стола и манипуляторов автоматизированы. Синхронизация, точность позиционирования и скорость движения по осям контролируются программным обеспечением.

Управление работой установки

Управление установкой СУРА CRE 225HP 2MK осуществляется с поворотной панели оператора, которая интегрирована в корпус камеры радиационной защиты. Поворотная панель оснащена двумя сенсорными мониторами и наклонной консолью, на которой расположены органы управления рентгенозащитной камерой, манипуляторами и рентгеновским аппаратом.

В установке используется специализированное программное обеспечение Сура, осуществляющее управление работой всех компонентов системы, а также обработку и анализ полученных рентгеновских изображений. Опционально ПО Сура позволяет реализовывать функцию цифровой компьютерной томографии.

Рентгенотелевизионная установка СУРА CRE 225HP 2MK способна работать как в ручном, так и в автоматическом режиме по заранее сохраненным программам. Количество программ и число позиций каждой программы не ограничено.
