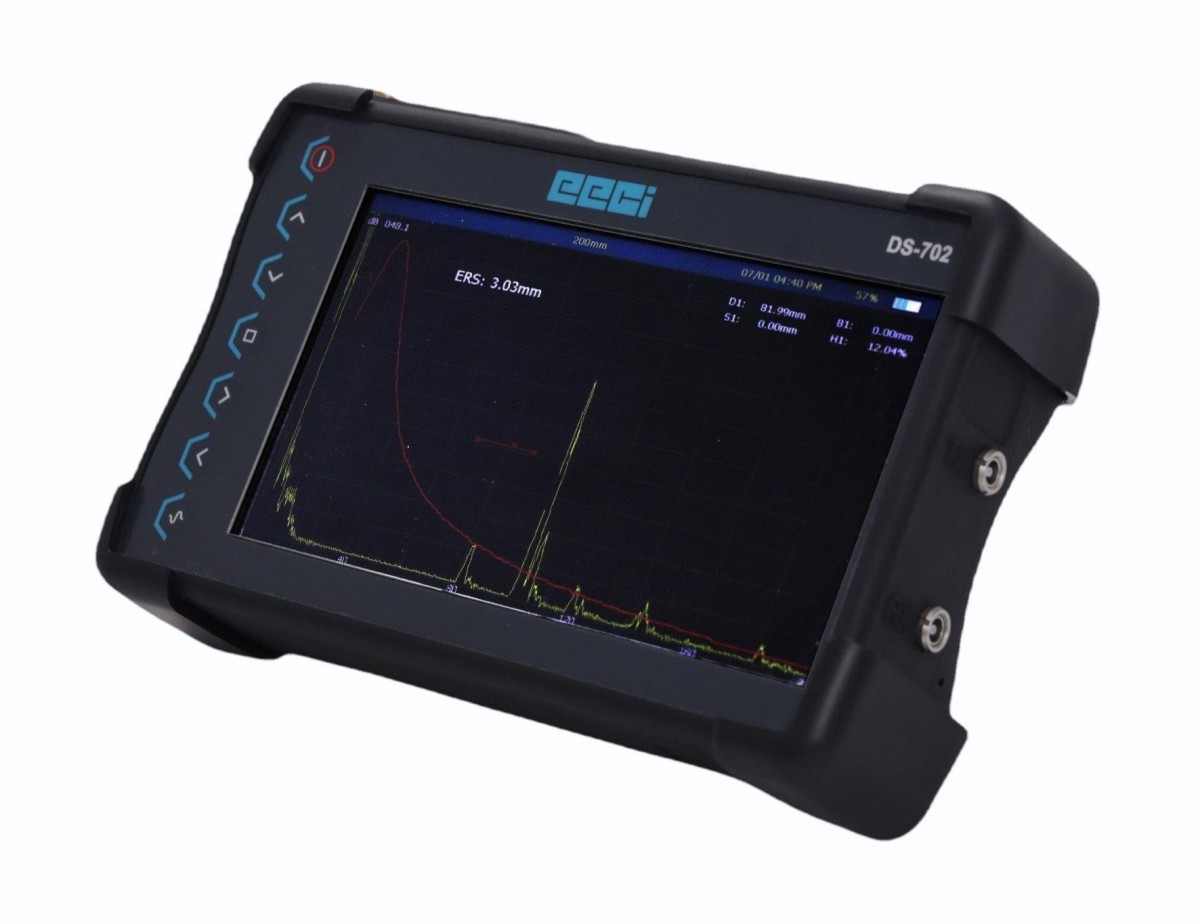

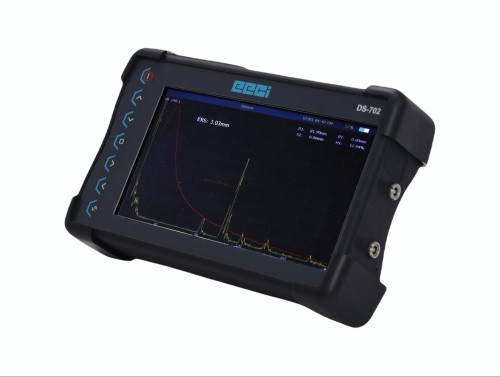

Дефектоскоп ультразвуковой DIGISCAN DS-702

DIGISCAN DS702 — мощный, надежный и современный универсальный дефектоскоп. Эргономичная и прочная конструкция со степенью защиты IP65 делает его идеальным для повседневного применения в самых тяжелых полевых условиях, а также для лабораторного применения для получения надежных результатов контроля. DS702 оснащен множеством функций, отвечающих всем вашим требованиям и удобствам при проведении инспекций, без ущерба для производительности и качества.

Такие функции, как DAC, TCG, Universal DGS, FlexiDGS, AWS, запись видео вместе с прямоугольными и импульсными импульсами, высокий PRF, переменное напряжение импульсного генератора и усиление 120 дБ, обеспечивают соответствие различным международным стандартам.

DS702 был разработан с учетом требований ультразвукового неразрушающего контроля в таких отраслях, как аэрокосмическая, автомобильная, атомная, оборонная, сталелитейная, нефтегазовая, энергетическая, железная дорога, тяжелое машиностроение, ковка, литье, композиты и исследовательские приложения.

Особенности:

Настраиваемый высоковольтный генератор импульсов для применений с высоким проникновением. Используя настраиваемый импульсный режим и высокое напряжение 450В для достижения улучшенного проникновения на глубину до 15 метров, можно достичь особых результатов при выполнении больших объемов работ.

Цифровая фильтрация. Регулируемый полосовой фильтр с возможностью установки нижних и верхних пределов частоты, полезный для фильтрации нежелательных частот и улучшения отношения сигнал/шум (S/N).

Интерфейсный строб (IF) для иммерсионного контроля. Все три измерительных строба могут быть настроены на запуск по стробу IF вместе с автоматической регулировкой смещения эхо-сигнала IF. Это приводит к более высокой точности показаний, а также к исключению ручных вычислений.

Три измерительных строба с расширенными режимами измерений. Три выбираемых оператором строба для дефектоскопии, измерения толщины стенки, с индивидуальными настройками режима измерения, местоположения и настроек сигнализации. Настраиваемые пользователем значения для всех 3 стробов, 12 положений экрана для отображения высоты (H), макс. высоты(+h), мин. высоты (-H), глубины (D), макс. глубины(+D), мин. глубины (-D). ), траектория луча (B), расстояние между поверхностями (S), затухание (A), расчет расстояния между эхо сигналами (E-E)

Расширенный режим измерений. 3 регулируемых уровня для улучшения отношения сигнал/шум (S/N) для более точного контроля.

Коррекция амплитуда- расстояние DAC кривые. Оценка дефектов путем построения пользовательской кривой DAC до 15 точек в виде плавной параболической кривой или простой кривой «точка-точка». 2 настраиваемые кривые смещения до ±20 дБ.

Временная регулировка чувствительности ВРЧ. ВРЧ функция, которая электронным способом выравнивает амплитуды эхо-сигналов от отражателей одинакового размера, находящихся на разных расстояниях. Легко переключается между DAC и TCG одним щелчком мыши.

Универсальный DGS. Постройте универсальную диаграмму DGS в сравнении со стандартной кривой DGS для любого типа преобразователя. Его можно построить, выбрав тип отражателя, включая BW, SDH, FBH. Размер дефекта, возникающий выше или ниже кривой, легко виден в параметре ERS.

FlexiDGS. Используется для сравнения и оценки эхосигналов со стандартной кривой DGS для датчика определенного типа. Кривая DGS представляет соотношение между высотой эхосигнала, размером дефекта и расстоянием от преобразователей. Опция DGS устанавливает масштаб в соответствии с тестовым диапазоном, поэтому больше не нужно идти на компромисс с фиксированным масштабом.

AWS D1.1/D1.5 Обеспечивает рейтинг индикации динамического отражателя для различных приложений AWS по контролю сварных швов. Это позволяет повысить эффективность контроля за счет исключения ручных вычислений.

Удобная встроенная отчетность. Встроенные отчеты в формате PDF с индивидуальным логотипом, примечаниями/ подробными сведениями о задании. Перенесите это прямо на месте на флэш-накопитель для печати без необходимости использования программного обеспечения для ПК.

Непрерывная видео запись. Непрерывная запись A-Scan для просмотра или воспроизведения на устройстве или экспорта в файл MP4 на устройстве и передачи на флэш-накопитель для немедленного воспроизведения. Дополнительное программное обеспечение для ПК для просмотра и экспорта.

Технические характеристики:
