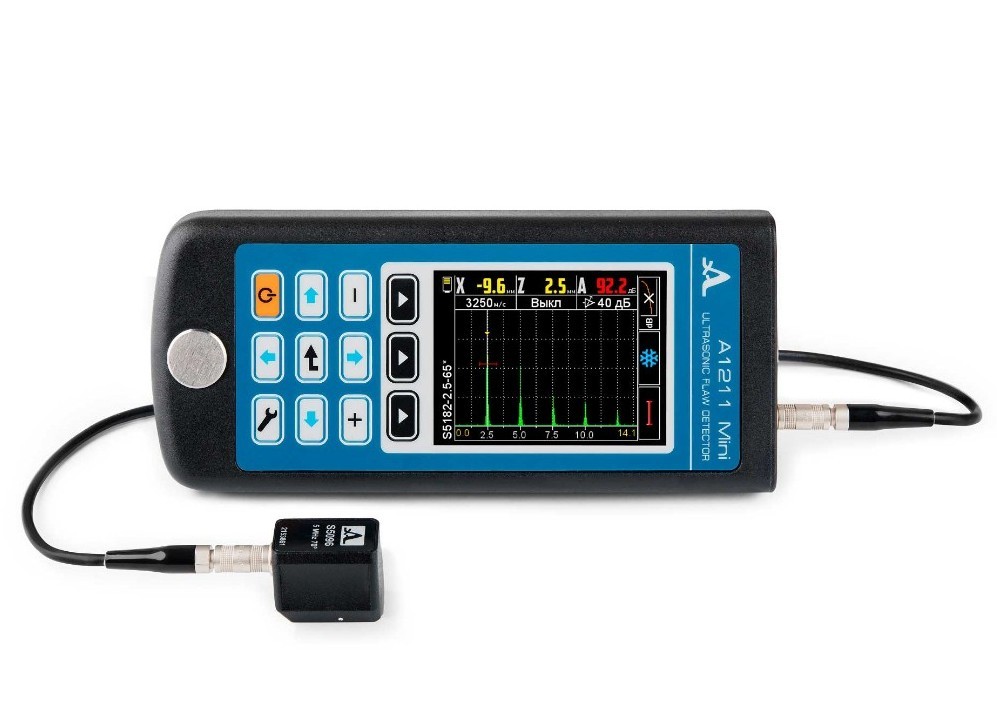

Ультразвуковой дефектоскоп А1211 Mini
Миниатюрный ультразвуковой дефектоскоп А1211 Mini - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение
- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия
Главной особенностью прибора является небольшой вес и габариты, что позволяет работать в сложных и стесненных условиях, а также делают дефектоскоп удобным при поездках и командировках.
Самый легкий дефектоскоп – вес всего 210 грамм вместе с аккумулятором.
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.
Дефектоскоп обладает высококонтрастным информативным TFT дисплеем с возможностью смены ориентации изображения дисплея при повороте прибора на 90 градусов.
|
Параметр |
Значение |
|
Диапазон устанавливаемых скоростей ультразвука |
1 000 – 14 999 м/с |
|
Номинальные рабочие частоты ультразвука |
0.5 – 15 МГц |
|
Диапазон перестройки усиления |
от 0 до 80 дБ |
|
Диапазон измерения глубины залегания дефекта(по стали) с прямыми преобразователями |
|
|
с преобразователем S3568 2.5A0D10CL |
от 7 до 900 мм |
|
с преобразователем D1771 4.0A0D12CL |
от 2 до 450 мм |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта с прямым преобразователем (H – измеряемая глубина) |
±(0,03H+1) мм |
|
Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями: |
|
|
S5182 2.5А65D12CS |
от 2 до 200 мм |
|
S5096 5.0А70D6CS |
от 2 до 90 мм |
|
Пределы допускаемых абсолютных погрешностей измерений координат дефекта с наклонными преобразователями: |
|
|
глубины H |
±(0,03H+1) мм |
|
дальности по поверхности L |
±(0,03L+1) мм |
|
Номинальное напряжение питания |
3,7 В |
|
Продолжительность работы от аккумулятора, не менее |
9 ч |
|
Габаритные размеры электронного блока, не более |
161х70х24 мм |
|
Масса электронного блока, не более |
210 г |
|
Средняя наработка на отказ |
18 000 ч |
|
Установленный срок службы |
5 лет |
|
Диапазон рабочих температур |
от -20 до +50 ºC |
Базовый комплект:
А1211 Mini - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором
Преобразователь S3568 2.5A0D10CL
Преобразователь S5182 2.5A65D12CS
Преобразователь S5096 5.0A70D6CS
Кабель "АКС" LEMO-LEMO одинарный 1,2 м
Адаптер 220 В - USB
Кабель USB A - Type C
Чехол Т12
Гель "АКС-гель" -35°C...+100°C, 0,1 кг
Жесткий кейс Т12 1614
