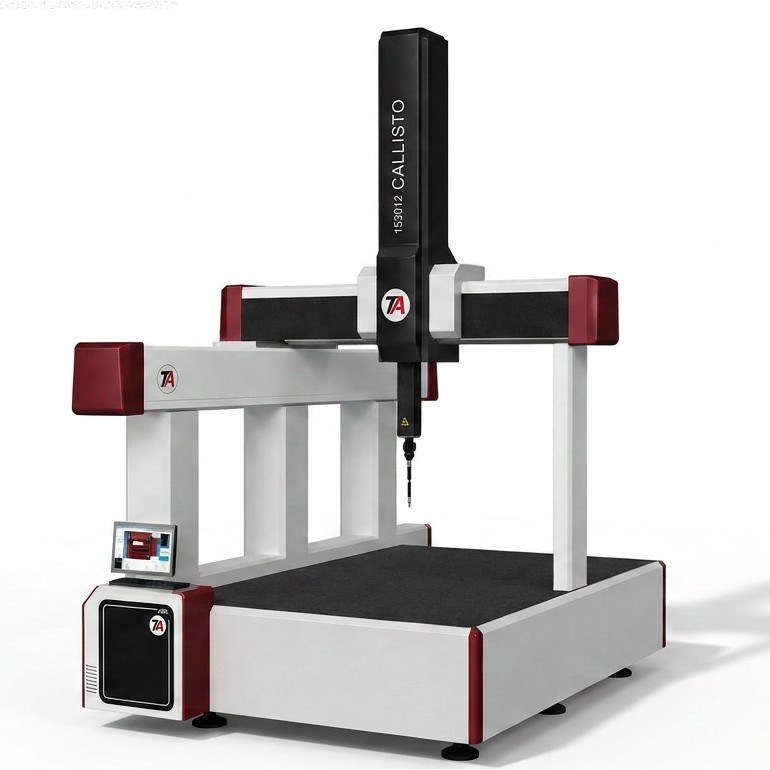

Кoординатно-измерительные машины (КИМ) серии CALLISTO

Кoординатно-измерительная машина (КИМ) серии CALLISTO представляет собой высокотехнологичное решение, специально разработанное для решения широкого спектра задач входного, операционного и финального контроля качества. Благодаря продуманной конструкции с односторонним приподнятым мостом, оборудование демонстрирует выдающуюся динамику и исключительную стабильность даже при интенсивной эксплуатации. Это позволяет полностью удовлетворить самые жесткие требования к точности измерений в таких отраслях, как автомобилестроение, авиакосмическая промышленность, производство крупных пресс-форм и изготовление высокоточных деталей сложной геометрии.

Ключевые конструктивные особенности и технологические преимущества:

• Монолитная гранитная станина. Встроенный гранитный верстак обеспечивает высокую жесткость конструкции и превосходные виброгасящие свойства, что гарантирует стабильность результатов независимо от внешних условий. Увеличенная рабочая поверхность позволяет размещать массивные заготовки, а продуманная эргономика обеспечивает удобный доступ и быструю погрузку/разгрузку деталей.
• Усиленная направляющая системы. Основная направляющая рельса спроектирована с увеличенной длиной, что позволило существенно расширить базу воздушных подшипников. Это решение кратно повышает точность позиционирования и плавность хода по главной оси, минимизируя угловые погрешности при перемещении портала.
• Инновационная приподнятая конструкция оси Y. Применение архитектуры с приподнятым мостом вдоль оси Y позволило значительно снизить массу подвижных узлов и сместить приводные механизмы максимально близко к центру инерции. Такая компоновка гарантирует безупречную плавность движений и сохраняет паспортную точность даже для машин с большим измерительным объемом, эффективно компенсируя динамические нагрузки при высоких скоростях.
• Комбинированная система приводов. Для достижения оптимального баланса между скоростью, ускорением и жесткостью, в серии CALLISTO реализована гибридная схема: самая длинная ось (как правило, X) оснащена высокоточным зубчатым редуктором (рейка-шестерня), что обеспечивает высокую жесткость передачи крутящего момента и надежность на всем протяжении рабочего хода. Две другие оси используют высокоэффективные зубчато-ременные передачи, что позволяет развивать высокие рабочие скорости для повышения производительности измерений и одновременно снижать инерционность для достижения максимальных ускорений без потери точности.
• Интеллектуальная система пневмобалансировки оси Z. Вертикальная ось Z оснащена регулируемым пневматическим компенсатором веса. Данная система автоматически адаптируется к массе установленного щупового наконечника или сменной измерительной головки, обеспечивая идеальную компенсацию силы тяжести. Это гарантирует мягкое, контролируемое перемещение шпинделя и предотвращает перегрузку механизма при работе с различными типами датчиков (контактными, сканирующими или оптическими), поддерживая измерительную систему в оптимальном рабочем состоянии.

 Точность машин серии CALLISTO
