Координатно-измерительные машины (КИМ) серии TITAN

Серия TITAN: Эталон прецизионных измерений для сверхгабаритных деталей

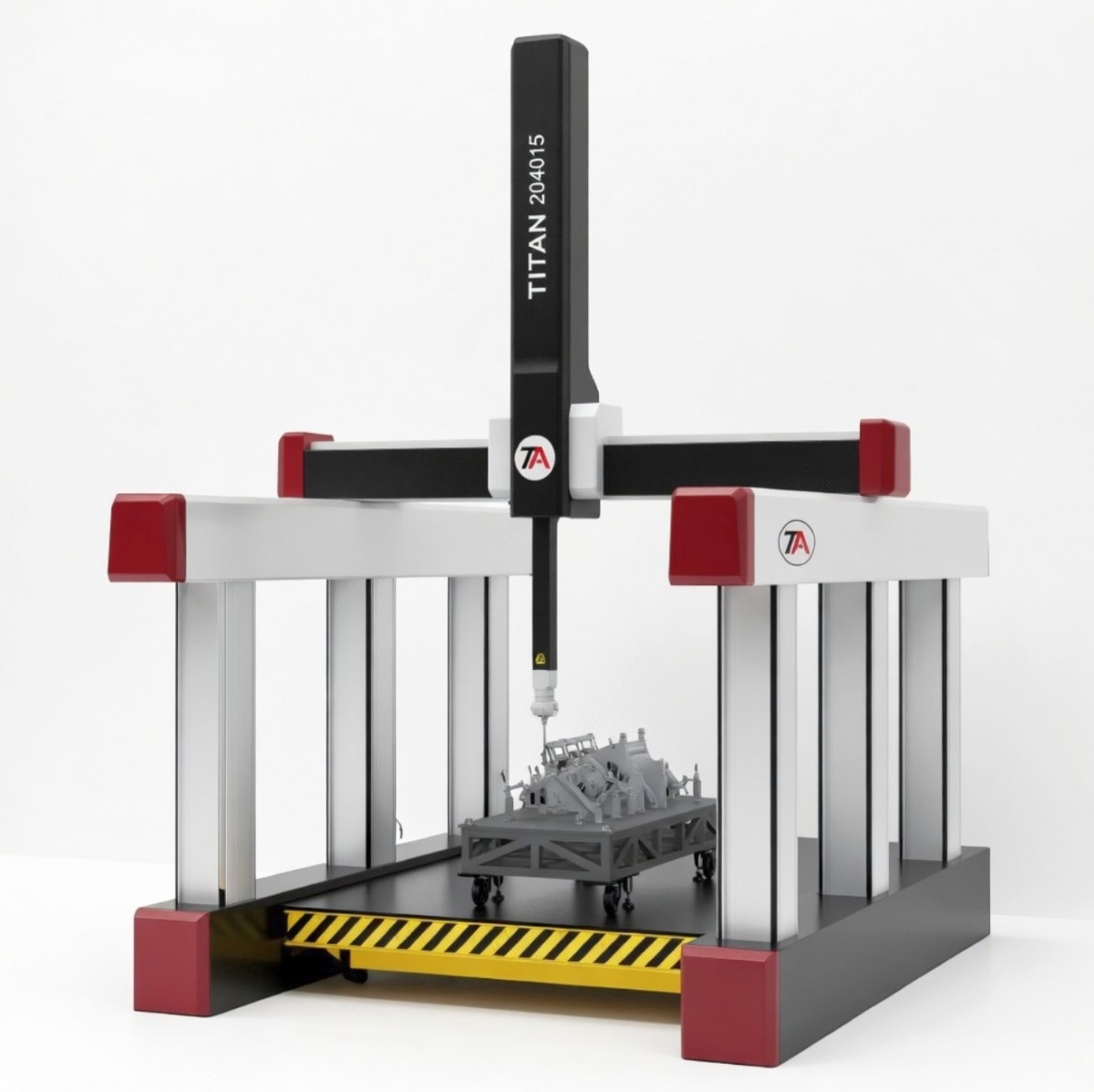

Координатно-измерительная машина (КИМ) серии TITAN представляет собой флагманское решение для метрологического контроля особо крупных и тяжеловесных заготовок. Ее архитектура построена на основе портальной конструкции открытого типа, которая обеспечивает непревзойденную динамику и жесткость системы. Такое решение не только расширяет рабочее пространство для свободного манипулирования измерительной головкой, но и максимально упрощает процессы загрузки/выгрузки, что критически важно при работе с деталями огромной массы и габаритов.

Ключевые конструктивные преимущества:

• Модульность и масштабируемость точности: Машина допускает установку сдвоенной системы оптических линеарных энкодеров. Это инженерное решение минимизирует влияние кинематических погрешностей привода и гарантирует эталонную точность позиционирования даже при максимальных скоростях сканирования.
• Прецизионная аэростатика: Все направляющие оснащены высокожесткими воздушными подшипниками с микропористым демпфированием. Благодаря круговой схеме обхвата направляющих, достигнута рекордная жесткость опор, что позволяет сохранять заявленный класс точности при длительных циклах непрерывной работы и эффективно гасить высокочастотные вибрации.
• Температурная стабильность: Трехосные направляющие рельсы изготовлены из высококачественного натурального гранита с мелкозернистой структурой. Это обеспечивает одинаковый коэффициент теплового расширения всех конструктивных элементов, минимальную деформацию при колебаниях температуры в цеху и высокую устойчивость к старению материала.
• Интеллектуальная коррекция: В конструкции применены пружинные компенсаторы, которые нивелируют влияние незначительных погрешностей траектории движения на итоговый результат измерений, повышая адаптивность машины к внешним условиям эксплуатации.
• Балансировка оси Z (Анти-скручивание): Мы уделили особое внимание устойчивости шпинделя. Специальная противоскручивающая конструкция оси Z гарантирует сохранение перпендикулярности даже при использовании длинных удлинителей и тяжелых сенсорных головок. Регулируемое пневматическое устройство компенсации веса автоматически подстраивает противовес под массу установленного щупа, обеспечивая идеальный баланс системы в любой конфигурации.

Сервисные системы и надежность:

• Фильтрация высокого давления: В пневмосистему интегрирован импортный высокоточный фильтр-осушитель, обеспечивающий сверхвысокую чистоту сжатого воздуха (класс 1.1.1 по ISO). Это гарантирует безаварийную работу воздушных подшипников и защиту полированных поверхностей направляющих от абразивного износа.
• Автоматический дренаж: Встроенная система автоматического конденсатоотводчика исключает риск попадания влаги в магистрали, освобождая оператора от регламентных проверок и предотвращая поломки, вызванные человеческим фактором.

 Точность машин серии TITAN
